需求分析
需求背景
不管是公共安防還是企業安防，基于位置的服務越來越受到重視。基于位置的安防手段完全有別于視頻監控，完全依賴視頻監控已經無法滿足安防要求，視頻監控作為一個被動式的安防手段，只能事后追責，無法做到實時處理；即使現在已經有了視頻追蹤技術，但是無法做到深度安防，所以亟需一種新型的管理技術，作為視頻監控的補充。
現代化的管理，雖然早已告別紙質化，但是數字化和信息化程度不夠智能，特別是現在針對人、機、料、法、環等多維度的管理，更加迫切的需要基于位置的服務。
另外對于各種人員、車輛、物資的行為分析、大數據統計、可視化展示、人工智能，更是信息化發達程度的直接體現，其中位置服務是重中之重，而且有別于存在性定位以及區域定位，精度在1-3米的高精度定位系統成為很多用戶迫切需要的產品。
需求分析
基于以上需求，利用物聯網以及信息技術，包括大數據、人工智能等多種技術的定位管理系統應運而生，安防、管理的時效性和智能化程度都有了質的飛躍，極大減少人工介入，使得錯誤率，造假率大幅降低。
奔騮科技分析出這套智能的高精度定位系統應具備以下功能：
1. 定位對象位置的直觀展示
2. 定位對象的實時追蹤
3. 定位對象的軌跡查詢
4. 定位對象的綁定解綁
5. 業務邏輯和定位對象的綁定
6. 地圖的縮放和旋轉
設計原則
融合性
把現有的門禁、視頻、數據等獨立的系統融合在一起，通過一種手段，實現對其它手段的互聯互通。
拓展性
業務功能要采用模塊化設計，并可根據用戶需求，方便地與可選的增強功能系統進行集成。
開放性
根據用戶差異化的需求，系統核心平臺提供可定制的二次開發接口，也支持定制開發。
穩定性
系統軟、硬件架構要科學合理，主要系統采取雙備份運行，無論軟、硬件均應能夠支持7×24小時穩定運行要求。
簡易性
系統操作流程明晰、高效，用戶界面簡潔、友好，無論軟、硬件，用戶均不需要進行復雜的配置，簡單培訓即可上手操作。
經濟性
系統部署在盡量避免對已有設備和布線環境干擾的同時，盡可能多的兼容現有音視頻相關外圍設備，充分利用目前已有的各類系統、設備，降低集成成本。
系統簡介
系統原理

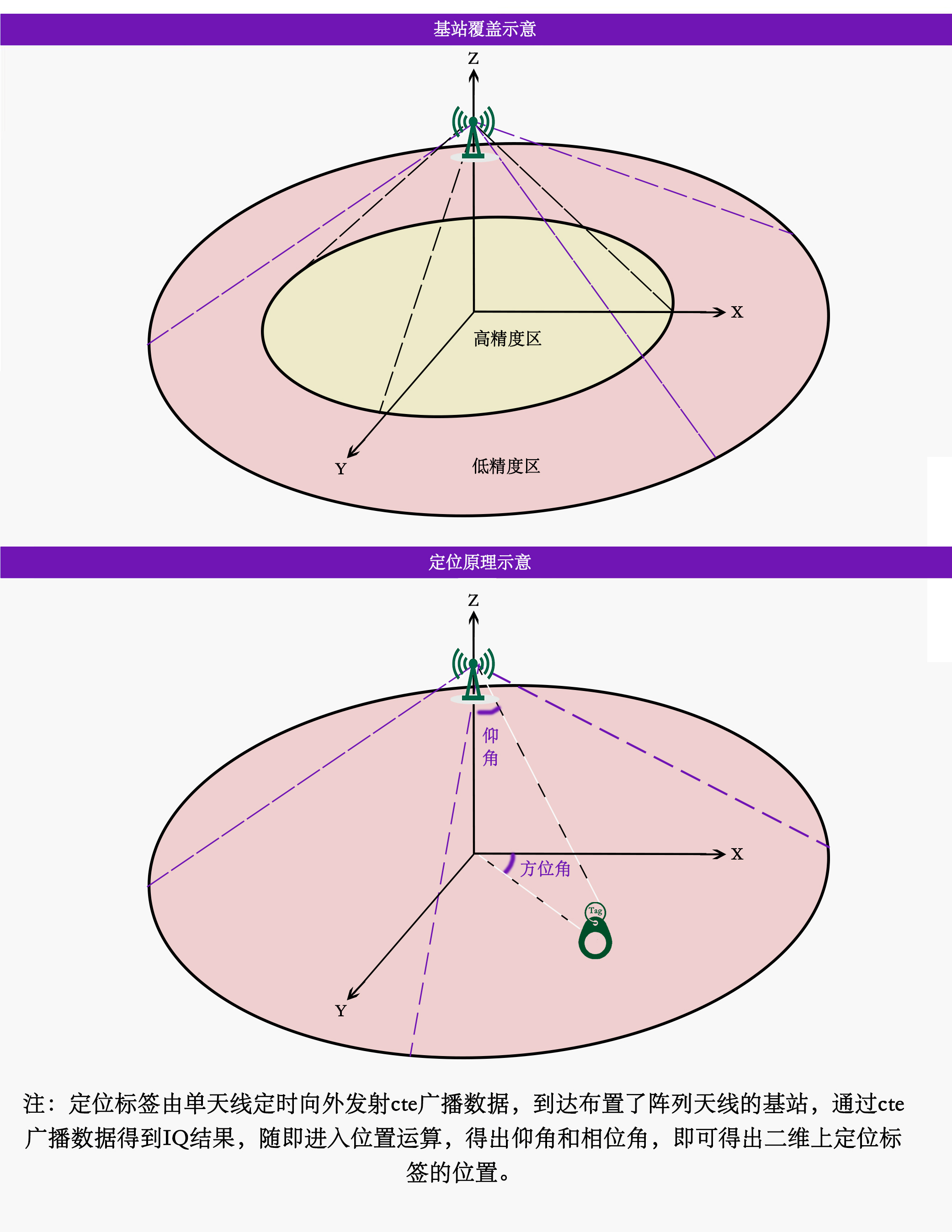

高精度定位系統采用藍牙AOA技術，由定位標簽達到陣列天線的到達角進行定位；系統由AOA定位基站、藍牙信標、定位標簽、無線網關、系統軟件組成；定位基站收到電子標簽數據，解析出信號強度，然后經過一系列的濾波處理，得到一個達到定位基站的多個到達角，同時在場景內部署相應的錨藍牙信標，在信標上得到標簽距離信標的距離，把信號裝入定位引擎，利用奔騮科技獨家研發的定位算法，再次進入業務邏輯，根據現場的環境，場景，歷史數據等，得出位置，完成定位以及相對應的業務。
系統架構
AOA基站通過無線和定位標簽通訊，定位標簽和藍牙信標也是無線通訊，通過定位基站本身或無線網關數據傳送到網絡交換機，再通過網絡交換機接入到后臺服務器，服務器上運行奔騮高精度定位系統，用戶展示層方面：高精度定位客戶端展示形式有網頁和桌面兩種。
系統架構
服務器程序
數據采集數據運算
客戶端程序
業務邏輯操作數據展示
場景規劃程序
地圖構建基站布置全屏、分屏
數據庫
保存數據
功能詳解
服務器程序
1. 數據采集：通過Socket接收定位基站傳回的數據包
2. 數據解析：根據通訊協議解析定位數據包
3. 定位引擎：根據定位算法定位出標簽位置
4. 業務邏輯：把系統產生的各種數據放進業務邏輯
場景規劃程序
1. 建筑物管理：建筑物的增刪改查
2. 地圖管理：地圖的增刪改查
3. 基站管理：基站的增刪改查
4. 區域管理：各種報警區域的增刪改查
5. 視頻管理：視頻監控設備在場景內的增刪改查
客戶端程序
1. 定位管理：實時定位、實時追蹤、軌跡回放
2. 報警管理：非法進入、非法離開、長時逗留、偏離路徑
3. 檔案管理：定位類型的增刪改查、定位對象的綁定解綁
4. 巡檢管理：巡檢對象管理，巡檢路線設置
4. 系統管理：權限設置等
設備展示
AOA定位基站
定位基站是工作在2.4GHZ頻段的設備，固定安裝在定位場景中，功能是測量定位標簽到達的角度，最遠測量距離為80米，同時傳輸至網關或后臺服務器。
藍牙信標
藍牙信標是工作在2.4GHZ頻段的設備，主要功能是向外發送自身的信號，和高精度定位標簽通訊，可以得到高精度定位標簽距離信標的距離，一共分為三檔：遠、近、中等。
藍牙標簽
藍牙標簽是兼容藍牙5.1協議的設備，主要功能是向定位基站和信標發送自身的到達角度，定位基站轉換為坐標，再發往后臺服務器。
